ER図 複雑な構成も簡単に管理できるサブモデルの作り方

 2016.12.20  株式会社システムインテグレータ

ER図は簡潔にして管理も作業も効率UP

こんにちは、ERトコ管理人です。
今日もせっせとSI ObjectBrowser ER(以下OBER)でデータベースを設計する毎日です。

トコろで、とてつもない数のエンティティを管理していたりしませんか?
ちゃんと整理してモデルを分ければ管理もラクチン。
そんな時はサブモデルを使えば解決します。

用意するもの

SI ObjectBrowser ER × 1

作り方

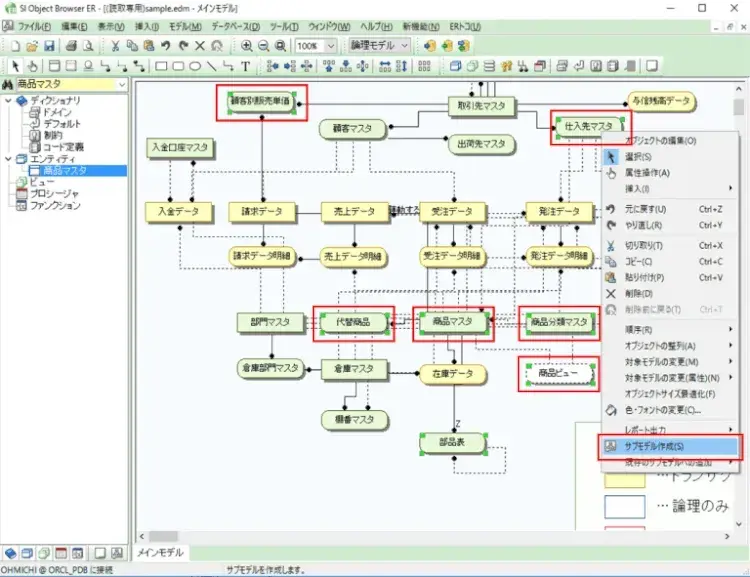

たくさんあるエンティティから、分けたいエンティティを選択してサブモデルを作成します。

ER図 複雑な構成も簡単に管理できるサブモデルの作り方 1

データベース設計の基礎が身につく​ ER図の書き方講座
新規CTA

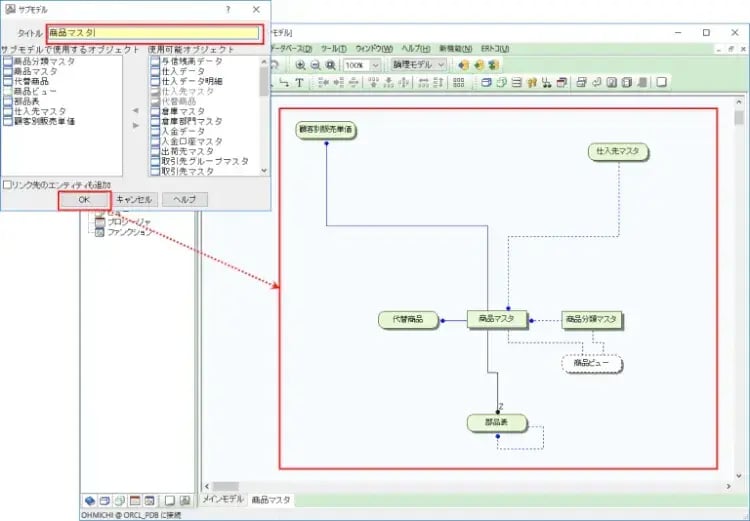

ER図 複雑な構成も簡単に管理できるサブモデルの作り方 2

これで管理しやすくなりました。

ここがポイント

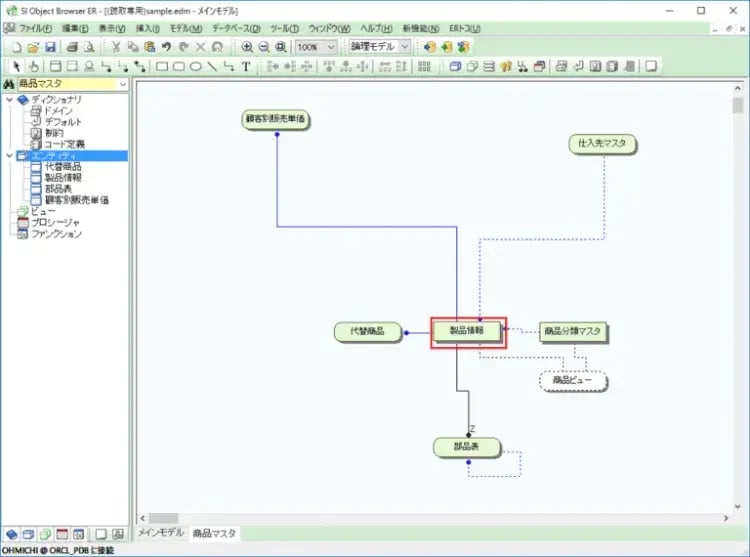

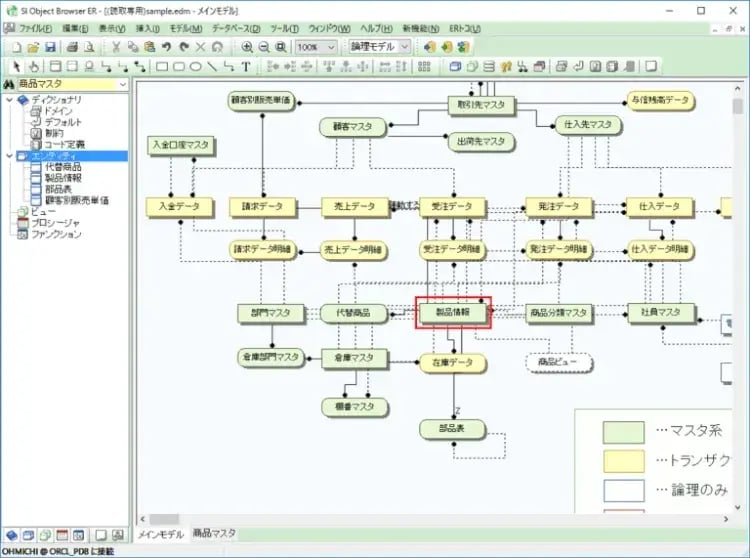

サブモデルに分けても、修正した内容はメインモデルに反映されるから安心してしてください。

ER図 複雑な構成も簡単に管理できるサブモデルの作り方 3

ER図 複雑な構成も簡単に管理できるサブモデルの作り方 4

データベース設計において整理整頓は基本ですよね。
これで今日からあなたもOBERマスター!
