ER図 スクリプトから作成できるツールが便利

 2016.12.20  株式会社システムインテグレータ

ER図はもう手で書かなくていいかもしれない

こんにちは、ERトコ管理人です。
今日もせっせとSI ObjectBrowser ER(以下OBER)でデータベースを設計する毎日です。

トコろで、DDL文が入ったスクリプトファイルもっていたりしませんか。
それを簡単にER図にする方法をお教えしましょう。

用意するもの

SI ObjectBrowser ER × 1

眠っていたスクリプトファイル × お好みで

作り方

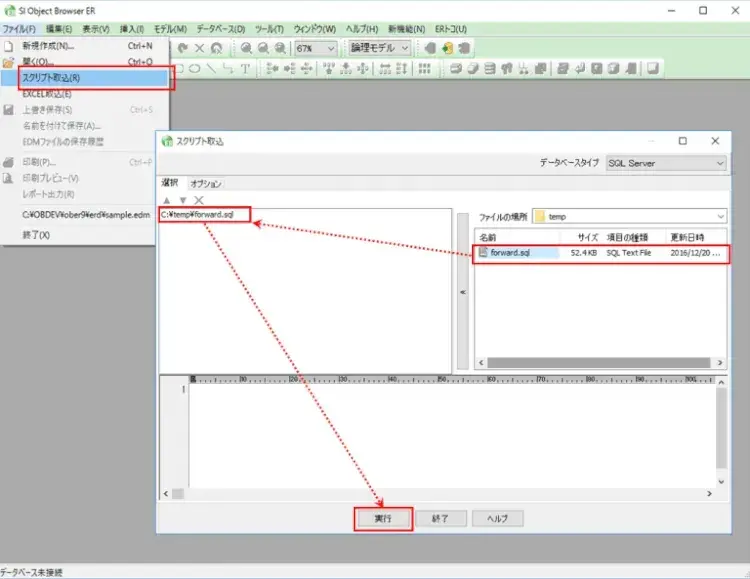

メニューからスクリプト取込を実行して、あとはファイルを選んで実行するだけです。


と、その前に、

ここがポイント

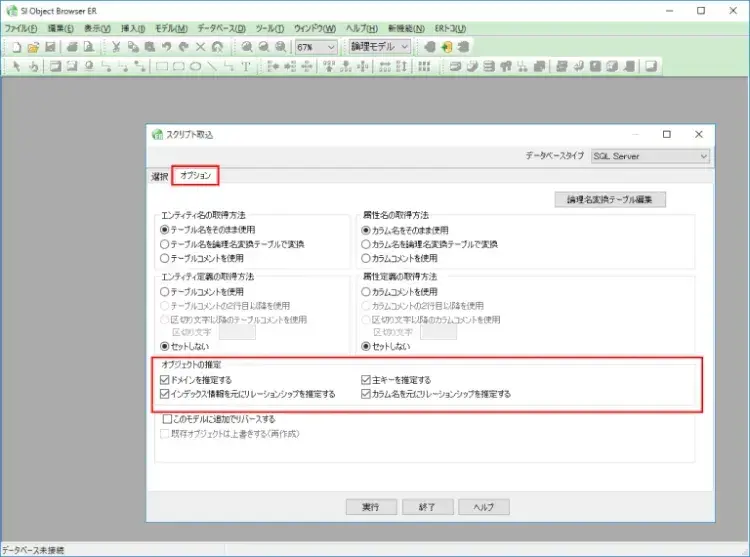

リバースエンジニアリングと同様の設定ができるので、リレーションの推定もお任せください。


さあ、実行しましょう。

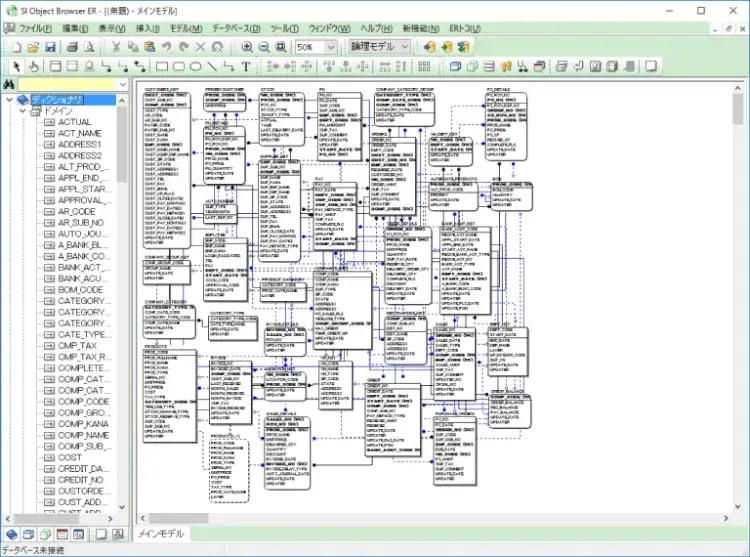

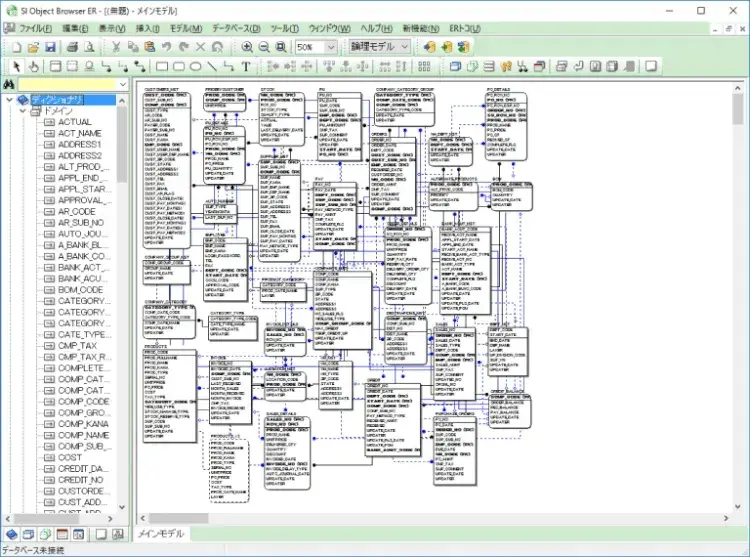

リバースエンジニアリングみたいに簡単にER図ができました。

これで今日からあなたもOBERマスター!
